VW1200 - Glascockpit für den Segelflieger

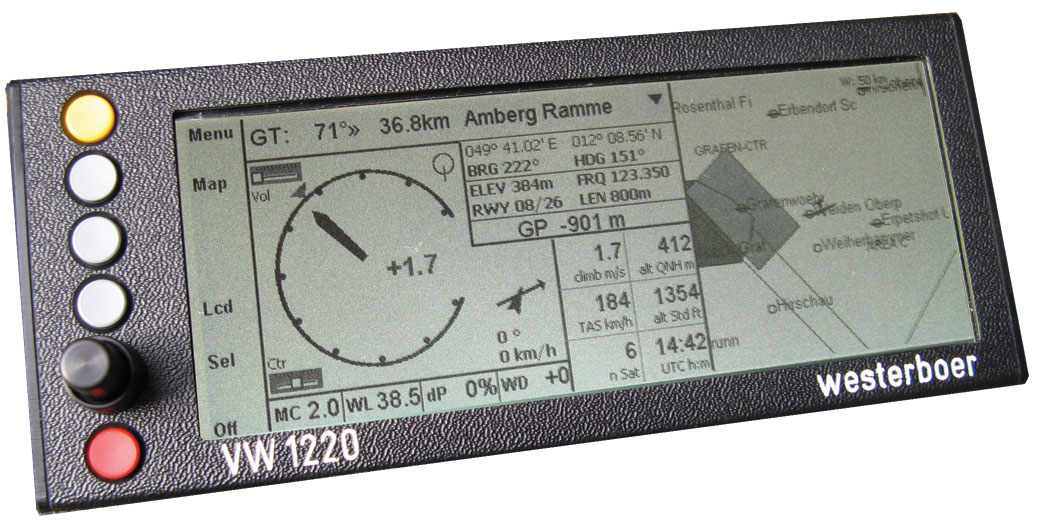

Display VW1220

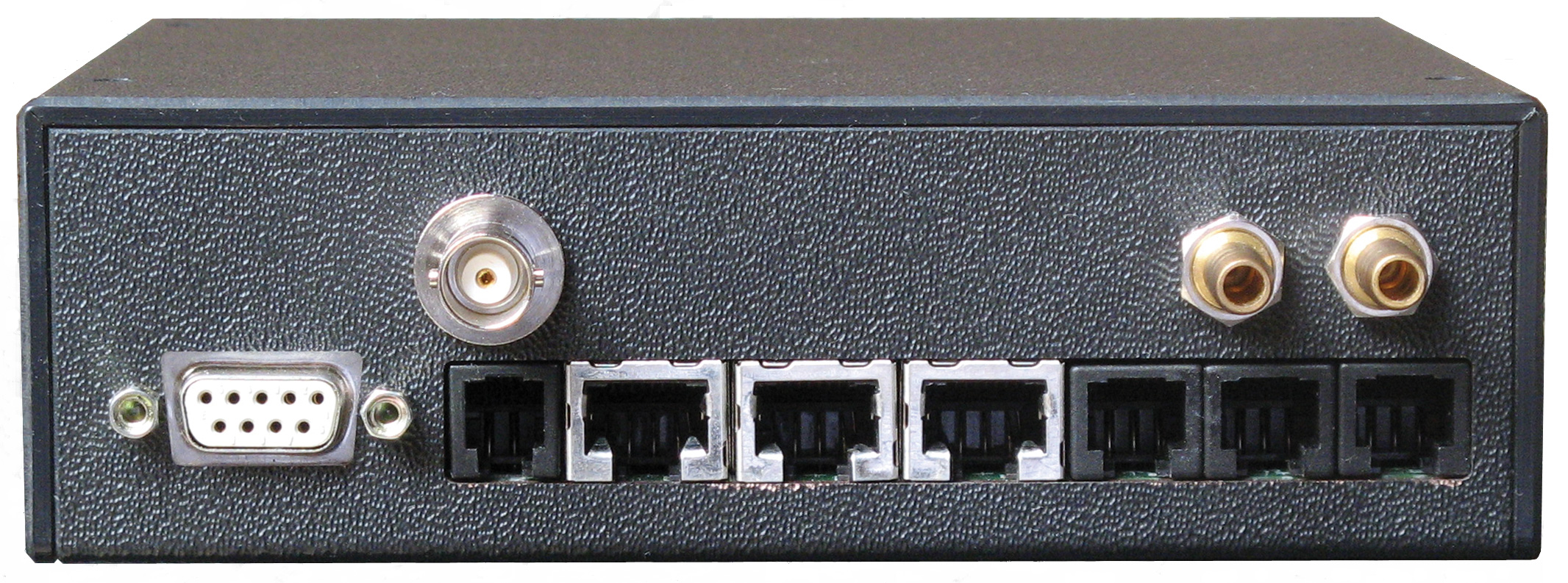

Sensorbox VW1210

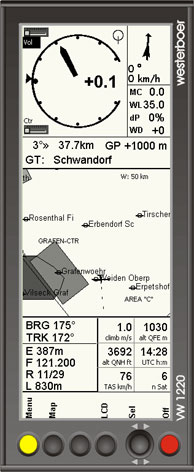

Jetzt auch für senkrechten Einbau geeignet

Das VW1200 ist ein Streckenflug-Rechner nach einem völlig neuen Konzept. Der Grundgedanke ist, dem Piloten ein Instrument zur Verfügung zu stellen, das ihm während des Fluges alle wichtigen Informationen in einer übersichtlichen Form anbietet und das zudem leicht zu bedienen ist.

Bei der Entwicklung des Systems wurde auch besonderer Wert auf die Qualität des Variometers gelegt. Mindestens sollte es eine mit dem häufig gelobten VW910 vergleichbare Anzeigecharakteristik besitzen. Die Flugerprobung zeigte, das dieses Ziel übertroffen werden konnte. Die Charakteristik des VW1200-Vario ist nun vergleichbar mit einem guten Stauscheibenvario ohne dabei besonders böenempfindlich zu sein.

Mit Hilfe moderner und leistungsfähiger elektronischer Bauelemente, gepaart mit aktuellen Programmiertechniken, ist ein Gerät entstanden, das kaum Wünsche offen lässt.

Wesentliche Eigenschaften:

Darstellung aller wichtigen Parameter (Vario, Moving Map, Höhe, Fahrt, Wind, Navigationsdaten, ...) auf einem großen Display.
Das Instrumentenbrett wirkt aufgeräumt und übersichtlich. Zusätzliche Anbauten (z. B. PDA) und verwirrende Kabelverbindungen entfallen und stören nicht bei der Luftraumbeobachtung.
Abnehmbare "Displayeinheit VW1220" ermöglicht einfache Flugvorbereitung außerhalb des Flugzeuges
Die flache Bauform der Displayeinheit erlaubt eine unkomplizierte Montage auf dem Instrumentenbrett. Die Gehäuseabmessungen (HxBxT: 82mmx201mmx23mm) sind an das 80mm Normraster angepasst, somit ist etwa der Platzbedarf von zwei Standardinstrumenten ausreichend, um das Display aufzunehmen. Auf Wunsch ist auch eine Montagehalterung für einen versenkten Einbau erhältlich
Neu: Es ist auch eine Softwareversion für einen senkrechten Einbau der Displayeinheit verfügbar.
Einfache und intuitive Bedienung mittels beschrifteter Soft Keys und doppeltem Drehgeber
Grafische Auflösung: 640 x 240 Pixel, aktive Displayfläche: 154mmx57mm
16 Graustufen zur übersichtlichen Darstellung der Luftraumstruktur
LCD mit hohem Kontrast. Besonders gut bei Tageslicht ablesbar!
Standarddarstellung: Vario, Höhenmesser, Fahrtmesser, Karte mit Luftraumstruktur, Windrichtung (grafisch und numerisch) sowie Kurs zum nächsten Ziel dargestellt in Bezug auf das Flugzeug, nächst gelegene Landemöglichkeit (Emergencyfunktion), nächster Streckenpunkt mit Entfernung und Kursabweichung, bis zu sechs wahlweise einzustellende numerische Parameter).
"Sensorbox VW1210" beinhaltet Sensoren und GPS und kann an einen beliebigen Ort im Flugzeug eingebaut werden.
Loggerfunktion (optional, in Vorbereitung)
Digitaler Bus verbindet Displayeinheit und Sensorbox und ermöglicht einfache Erweiterung des Systems (zweite Displayeinheit für Doppelsitzer, digitale Kompasseinheit für Echtzeit-Windermittlung, Rundskaleninstrument, ...)
Speicherkarte (MultiMediaCard, SD) zum Transport von eigenen Wegpunktkatalogen, Luftraumdateien, Streckenaufgaben und Aufspielen von Programmupdates
Auch die Loggerdaten sollen auf diesen Weg transportiert werden
Stromaufnahme des Gesamtsystems bei 12 V nur ca. 350 mA!
