VW1000 Gerätereihe - kompakte E-Variometer

VW1000

  • Düsenkompensiertes E-Vario
Die Geräteserie VW1000 umfaßt kompakt gebaute elektronische Variometer ohne Kompromisse. Die Geräte zeigen die Vertikalgeschwindigkeit klassisch mit einem mechanischen Zeigerinstrument an. Bei den Geräten VW1010, VW1020 und VW1030 ist zusätzlich ein Grafikdisplay eingebaut, auf dem weitere Informationen dargestellt werden können.

Digitale Signalaufbereitung und hochwertige Sensortechnologie sind garant dafür, dass die VW1000-Serie zur Spitzenklasse unten den Variometern zählt.

Das VW1030 wird zusammen mit der Heck-Sensorbox VW1230 verwendet und vermeidet dadurch Fehlanzeigen, die durch lange Schlauchleitungen von der Düse zum Variometer verursacht werden.

Über den eingebauten CAN-Bus können weitere Komponenten angeschlossen werden. Dies sind zum Beispiel eine Zweitanzeige (VW1050, VW1060) oder eine Schnittstelle (VW1150) zu PDA und Logger.

Bedienung

Drei Tasten genügen zur Bedienung. Im Normalmodus wird mit den Tasten + und - die Lautstärke eingestellt. Mit der dritten Taste Set werden die weiteren Einstellparameter zugänglich. Dies sind je nach Gerätetyp zum Beispiel die Integrationszeit, die Variodämpfung oder der MacCready-Wert.

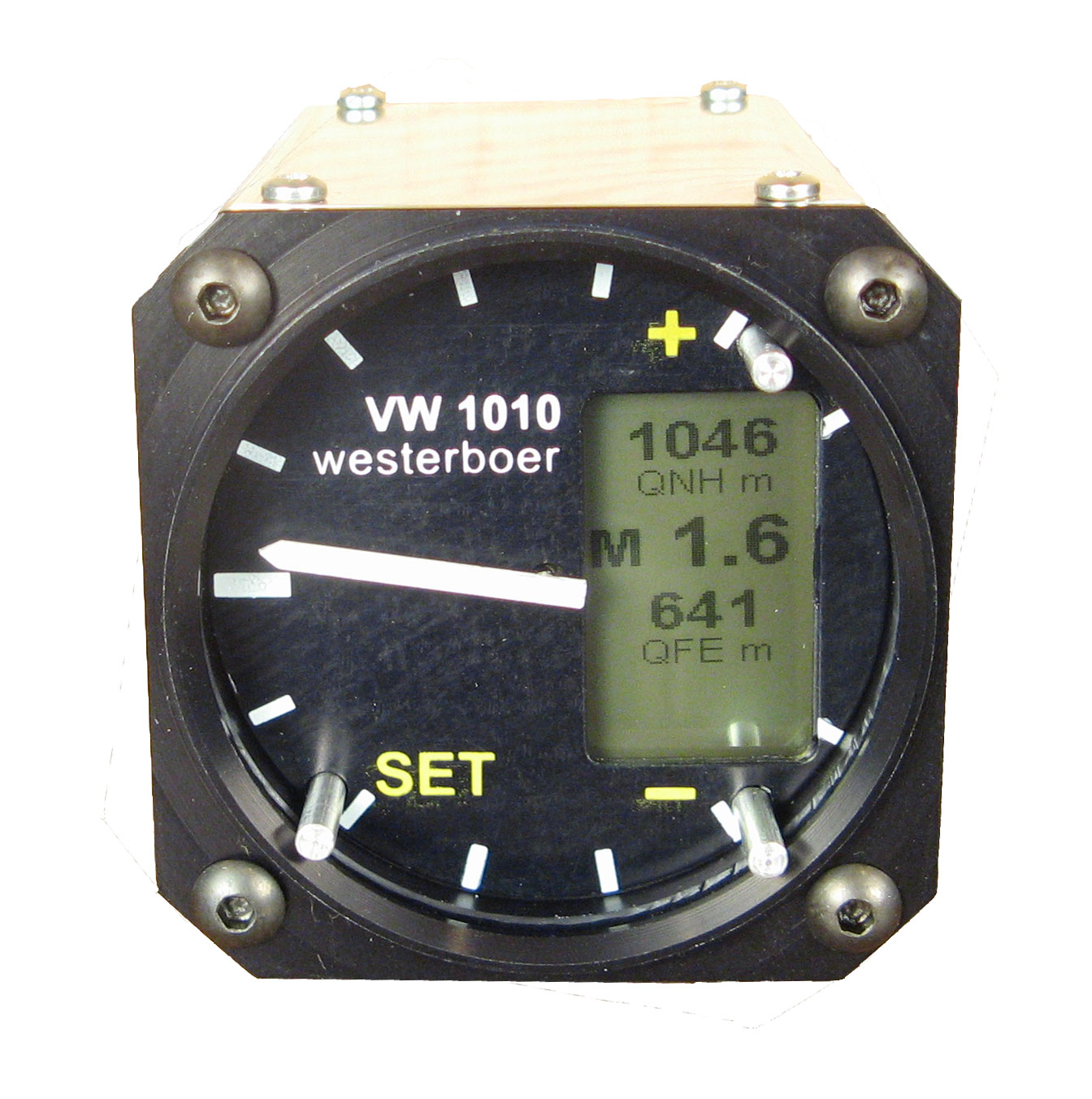

VW1010

  • Düsenkompensiertes E-Vario
  • Grafikdisplay
  • Mittleres Steigen

VW1020

  • Elektronisch kompensiert
  • Grafikdisplay
  • Mittleres Steigen
  • Sollfahrtgeber
VW1000 Audio zum Herunterladen
Format: wav, mp3
(Sweep von -1m/s bis +4m/s und zurück)
VW1030
  • Elektronisch kompensiert
  • Verarbeitet die Signale der Heck-Sensorbox VW1230
  • Funktionsumfang wie VW1020

Klassischer weißer Zeiger auf schwarzem Grund - dadurch bei allen Lichtverhältnissen vom Piloten bestens zu erfassen!

Wesentliche Eigenschaften

VW1000

  • Düsenkompensiertes E-Vario
  • Mechanische Rundanzeige
  • Doppelton-Audio, integrierter Lautsprecher
  • Spannungsversorgung 9 .. 15 V
  • Gehäuseabmessung:
    60mm x 60mm x 98mm (HxBxT)
  • CAN-Bus für Erweiterungen

VW1010

  • Düsenkompensiertes E-Vario
  • Mechanische Rundanzeige
  • Grafikdisplay
  • Doppelton-Audio, integrierter Lautsprecher
  • Mittleres Steigen
  • Temperatursensor (°C, F)
  • Anzeige der Batteriespannung
  • Digitales Filter zur Signalaufbereitung
  • Spannungsversorgung 9 .. 15 V
  • Gehäuseabmessung:
    60mm x 60mm x 98mm (HxBxT)
  • CAN-Bus für Erweiterungen (Zweitanzeige)

VW1020

  • Elektronisch kompensiertes E-Vario, keine TEK-Düse erforderlich
  • Mechanische Rundanzeige und Grafikdisplay
  • Doppelton-Audio, integrierter Lautsprecher
  • Sensoren für dynamischen und statischen Druck
  • Mittleres Steigen
  • Sollfahrtgeber
  • Temperatursensor (°C, F)
  • Anzeige der Batteriespannung
  • Digitales Filter zur Signalaufbereitung
  • Spannungsversorgung 9 .. 15 V
  • Gehäuseabmessung:
    60mm x 60mm x 98mm (HxBxT)
  • CAN-Bus für Erweiterungen (Zweitanzeige, Anfang 2010: Schnittstellenmodul für PDA)

Optionales Zubehör:

  • VW1050 und VW1060
    • zusätzliche Rundanzeigen für den Doppelsitzer

  • VW1150
    • Schnittelle zwischen Variometer und PDA/PNA

  • Externer Lautsprecher
    • Für Doppelsitzer oder gekapselte Intrumentenpilze

VW1030

  • Elektronisch kompensiertes E-Vario
  • Verarbeitet die Signale der Heck-Sensorbox VW1230
  • keine eigenen Sensoren
  • Funktionsumfang wie VW1020
